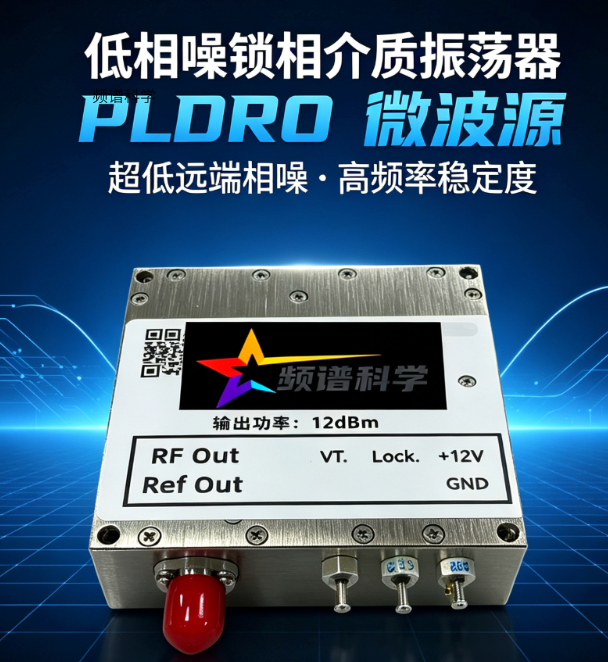

PDRO：Phase-Locked Dielectric Resonator Oscillator，锁相介质振荡器，俗称取样锁相介质振荡器，属于点频低相噪微波源 ，把高 Q 介质谐振振荡器 DRO 与取样锁相环结合，兼顾 DRO 超低远端相噪与晶振参考的长期频率稳定度。
咨询联系：185 02193480，sales@gamtic.com
一、基本原理
1. DRO 自由振荡部分（核心谐振单元）
介质谐振器 DR 由高介电常数、低损耗陶瓷材料制成，有载 Q 值很高（远高于 LC 谐振腔）。介质谐振器 + 微波放大器 + 反馈网络构成自由运行介质振荡器 DRO，产生微波 / 毫米波点频信号；高 Q 谐振腔天然抑制噪声，环路带宽外的远端相位噪声非常优异，这是 PDRO 低相噪的根基。DRO 本身缺点：频率温漂大、长期频率准确度差，需要锁相校准。
2. 取样锁相环路（相位锁定，常用取样鉴相，区别于传统分频 PLL）
传统分频 PLL 会引入分频器噪声；PDRO 多采用取样鉴相器（阶跃恢复二极管构成），不需要高频分频器，直接对 DRO 微波输出取样，与低相噪参考源（OCXO 恒温晶振）做相位比对：
OCXO 提供高稳定低频参考（如 100MHz）；
取样鉴相器提取 DRO 微波信号的相位，和参考相位做比较，输出相位误差电压；
误差电压经过环路滤波后，加载到 DRO 的变容二极管，微调谐振频率，把 DRO 相位锁定在参考的谐波上；
环路带宽一般几十 kHz：
双环 PDRO：粗锁环负责快速频率捕获，细锁环负责精细相位锁定，兼顾锁定速度与相噪、杂散指标。
3. PDRO 核心优势
极低相位噪声、低杂散：远端相噪远优于普通整数 N 分频 PLL；
点频输出：典型为固定频点源，不是宽带扫频；
频率稳定度由晶振决定：解决 DRO 温漂、频率不准问题；
架构简洁，适合微波、毫米波频段（X/Ku/Ka/Q/V 波段）；
可支持外参考同步，多通道系统共用同一参考实现相位相干。
典型指标举例（10GHz PDRO）：-99 dBc/Hz@100Hz，-132 dBc/Hz@10kHz。
咨询联系：185 02193480，sales@gamtic.com
典型指标参数：
电气参数ELECTRICAL SPECIFICATIONS |  |
型号Model | PLDRO-Frequency-P 功率/100 参考频率 |
参考频率Reference Frequency | 100MHz(External) |
输出频率Output Frequency | 6800MHz |
频率稳定性Frequency Stability | ≤±0.2 ppm |
输出功率Output Power | 10-13dBm |
相位噪声Phase Noise （以实际测试表为准） | ≤-90dBc/Hz@100Hz; ≤-120dBc/Hz@1KHz; ≤-124dBc/Hz@10KHz; ≤-124dBc/Hz@100KHz; ≤-135dBc/Hz@1MHz; |
谐波抑制Harmonics | ≥30dBc |
杂散抑制Spurious | ≥70dBc (±100MHz) |
工作电压Power Supply | ＋12V |
工作电流Current | ≤750mA（初）,≤600mA（稳） |
锁相指示Phase Alarm | TTL H:Lock; L:Unlock |
同轴接口Connector | SMA-female |
工作Operation Temperature | -40～＋75℃ |
存储Storage Temperature | -55～＋85℃ |

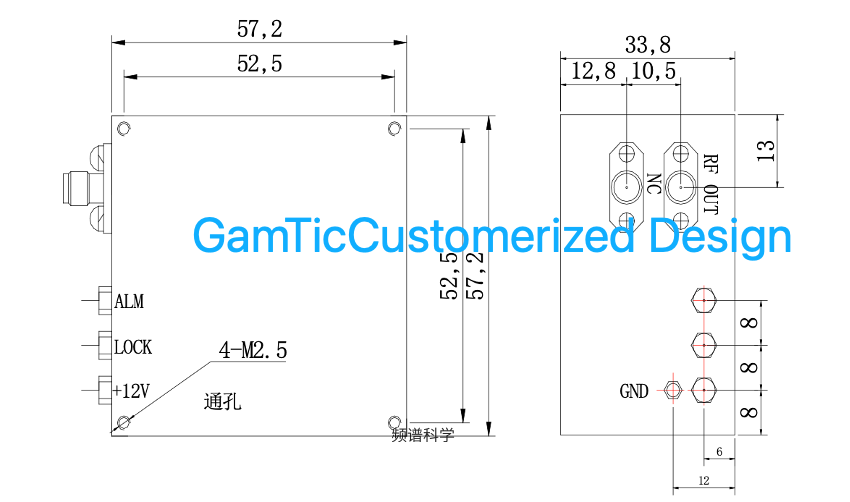

机械结构尺寸Outline Drawings |
 可以定制
尺寸Dimensions (mm) |
二、主要应用场景
1. 雷达系统（最典型）
脉冲多普勒雷达、SAR 合成孔径雷达、数字阵列雷达、相控阵 T/R 组件本振。低近端相位噪声可以降低杂波基底，提升对微弱目标、低速小目标的检测能力；多通道 PDRO 外参考同步，保证阵列单元相位一致性，保障波束成形精度。
2. 卫星通信与毫米波通信
星载转发器、地面站上下变频本振（Q/V/E 波段）。纯净本振减少载波泄漏、邻道干扰，支持高阶调制，提升高速数传链路性能。
3. 测试测量仪器
频谱分析仪、高性能信号源、相位噪声测试仪、矢量网络分析仪。PDRO 作为仪器内部本振，直接决定仪器底噪、动态范围指标。
4. 高精度采集与量子 / 原子物理
高速多通道 ADC/DAC 低抖动采样时钟；原子钟、原子干涉仪、精密光谱测量、引力探测等精密物理实验，需要超低抖动微波激励源。
5. 电子侦察、射频探测系统
接收机本振，降低本振相噪对接收灵敏度的恶化，提升弱信号侦收能力。
三、PDRO vs DRO vs 传统 PLL 对比
| 源类型 | 相噪（远端） | 频率稳定度 | 可调性 |
|---|
| DRO 自由介质振荡器 | ✅极低 | ❌温漂大，精度差 | 窄带微调 |
| PDRO 锁相介质振荡器 | ✅极低 | ✅晶振级稳定 | 固定点频 |
| 普通分频 PLL | ⚠️较差（分频噪声抬升） | ✅很好 | ✅宽带可调 |
四、局限
PDRO 一般是点频源，不适合需要连续扫频的场景；环路带宽有限，参考噪声会影响近端相噪；毫米波 PDRO 设计难度大，取样鉴相效率下降。
