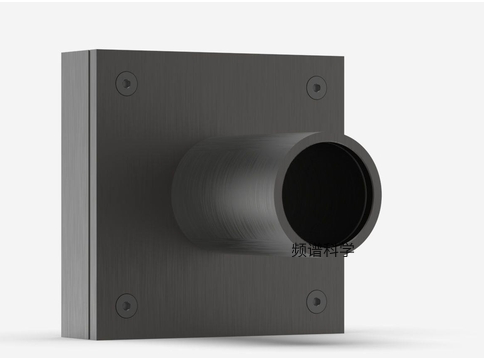

太赫兹功率计之一：加拿大Gentec-EO热释电探测器

太赫兹功率计之一：加拿大Gentec-EO热释电探测器

Gentec-EO 的太赫兹功率探头全部采用 ** 热释电（Pyroelectric）** 原理，室温工作，无需制冷，覆盖 0.1–30 THz（10 μm ~ 3000 μm），替代传统高莱盒（Golay cell）用于太赫兹源平均功率测量；10–440 μm 为可溯源绝对校准，440–3000 μm 仅为相对测量（带波长修正系数

0.00
0.00


Gentec-EO 的太赫兹功率探头全部采用 ** 热释电（Pyroelectric）** 原理，室温工作，无需制冷，覆盖 0.1–30 THz（10 μm ~ 3000 μm），替代传统高莱盒（Golay cell）用于太赫兹源平均功率测量；10–440 μm 为可溯源绝对校准，440–3000 μm 仅为相对测量（带波长修正系数

Gentec-EO 太赫兹功率计产品介绍

Gentec-EO 的太赫兹功率探头全部采用 ** 热释电（Pyroelectric）** 原理，室温工作，无需制冷，覆盖 0.1–30 THz（10 μm ~ 3000 μm），替代传统高莱盒（Golay cell）用于太赫兹源平均功率测量；10–440 μm 为可溯源绝对校准，440–3000 μm 仅为相对测量（带波长修正系数）。
系列分为：THZ 集成探头系列（实验室台式）、QS 裸热释电芯片系列（OEM 集成）。
产品咨询联系 sales@gamtic.com，185 02193480

一、探头型号与核心指标汇总

1. THZ5I-BL-BNC（内置模拟放大，BNC 直出）

  • 通光孔径：5 mm

  • 最大平均功率：62.5 μW

  • NEP 噪声等效功率：1 nW

  • 上升时间：0.2 s

  • 斩波频率：5 Hz

  • 响应度：140 kV/W

  • 输出：0–10 V BNC 模拟输出，可直连锁相放大器 / 示波器

  • 适用：nW~μW 级弱太赫兹源，无需单独表头，直接采集模拟信号Gentec-EO

2. THZ9B-BL-DZ-D0（宽带热释电探头，THZ-B 主力型号，常见太赫兹应用）

  • 通光孔径：9 mm

  • 最大平均功率：20 mW

  • NEP：50 nW

  • 上升时间：0.2 s

  • 斩波频率：25 Hz

  • 最小可测功率：~500 nW

  • 吸收体：BL 宽带吸收层

  • 配套：T-Rad / T-Rad-Analog 信号模块，再接显示表头Gentec-EO

3. THZ12D-3S-VP-D0（高功率太赫兹探头）


  • 通光孔径：12 mm

  • 最大平均功率：3 W（Gentec 太赫兹系列最高功率型号）

  • NEP：0.5 μW

  • 最小可测功率：50–100 μW

  • 上升时间：3 s（热型，响应慢）

  • 校准不确定度：±8%

  • 吸收体：VP（支持超短脉冲）

  • 适用：大功率 THz 源、强场太赫兹系统Gentec-EO

4. QS5-THZ-BL（TO5 封装裸热释电芯片，OEM）


  • 孔径：5 mm

  • 最大平均功率：60 μW

  • NEP：1 nW

  • 响应度：70 kV/W

  • 封装：TO5 金属封装，方便集成进真空腔 / 系统

  • 配套：QS-I-TEST 测试盒供电读出Gentec-EO

5. QS9-THZ-BL（TO8 封装裸热释电芯片，OEM）

  • 孔径：9 mm

  • 最大平均功率：190 μW

  • NEP：3 nW

  • 封装：TO8

  • 适用：系统嵌入式太赫兹监测

补充：THZ5B-BL-DZ-D0，5mm 孔径，最大 20mW，参数同 THZ9B，仅孔径更小。

二、配套信号读出模块 & 显示表头

THZ-B 系列探头不能直接读数，需要信号采集模块 + 显示表头组合。

信号前端模块（探头与表头之间）

  1. T-Rad（USB 数字模块）


    • 接口：USB，带 PC 软件 PC-Gentec-EO

    • TTL 外触发，0–3.6 V 模拟输出

    • 功能：采集热释电信号、加载太赫兹波长修正系数，电脑端实时功率、统计、数据记录；也可接 MAESTRO/MIRO 表头

  2. T-Rad-Analog（纯模拟模块）


    • BNC 模拟输出，适配锁相放大器，适合斩波探测场景

显示表头（主机）

  1. MAESTRO


    • 彩色触屏单通道表头；USB、网口、RS232、模拟输出

    • 支持实时曲线、统计、直方图、波长修正因子，实验室最常用；可直接对接 T-Rad 模块读取 THz 探头功率Gentec-EO

  2. MIRO ALTITUDE（旗舰新款触屏表头）


    • 大尺寸触控屏，功能强于 MAESTRO；多显示模式、内置存储、数据导出；兼容 THZ 系列探头，适合高精度测试

  3. UNO（经济型基础表头）


    • 基础数字显示，单通道，低成本方案，仅基础功率读数

  4. TUNER（指针式表头）


    • 模拟指针 + 数字双显示，调光路时直观观察功率变化，太赫兹光路调试常用

三、选型要点总结

  1. nW~ 几十 μW 弱源：THZ5I-BL-BNC（BNC 直出） / QS5-THZ-BL（OEM）

  2. μW~20 mW 常规 THz 源（多数太赫兹时域光谱 TDS）：THZ9B-BL-DZ-D0（9mm 孔径）或 THZ5B（5mm）+ T-Rad + MAESTRO 表头

  3. mW~3 W 高功率 THz：THZ12D-3S-VP-D0（响应慢，适合连续平均功率）

  4. 嵌入式集成：QS 系列 TO 封装裸芯片 + QS-I-TEST 测试盒
