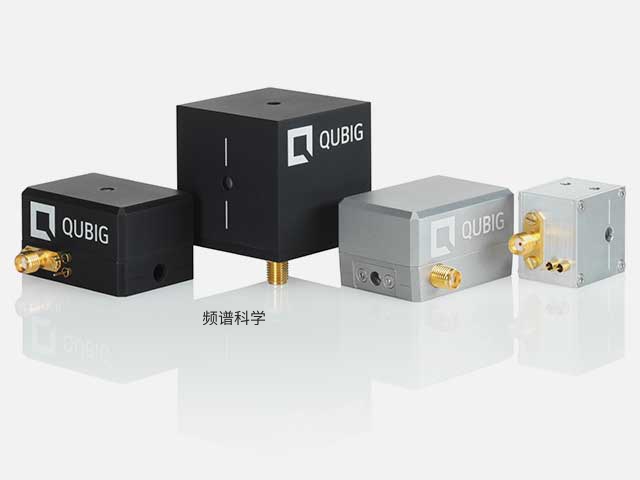

Qubig GmbH提供有空间光电光调制器产品，可以控制和精确操纵激光的特性，如频率、相位、偏振、强度或位置。其产品涵盖范围广，调制频率方面由DC/HV-15GHz)、波长UV-LWIR以及光功率从单光子-高功率等多个领域。Qubig的自由空间电光调制器(EOMs)具备高效、方便和易于使用的特点，被广泛应用于修改自由空间激光的相位、频率、偏振或振幅。调制频谱范围从直流耦合移相器
Qubig的自由空间电光调制器(EOMs)具备高效、方便和易于使用的特点，被广泛应用于修改自由空间激光的相位、频率、偏振或振幅。调制频谱范围从直流耦合移相器到高Q，谐振增强的EOMs在kHz, MHz和GHz范围。同时，大孔径和大范围的晶体材料(AR-coated或Brewster-cut)允许使用高功率激光，在紫外到红外波长具有高的光学传输和低波前畸变。
产品参数：
1，自由空间共振增强相位调制器
Qubig提供了多种频率和波长的相位调制器，并提供了附加的/可选的特性。
产品参数:
| PM6 0.1-1.9MHz Hz 106 | PM7 2.0-30MHz 107 | PM8 31-499MHz 108 | PM9 0.5-3.9GHz 109 | PM10 4.0-9.9GHz 1010 | PM11 10-20GHz 1011 |
UV 200-400nm | PM6-UV | PM7-UV | PM8-UV | PM9-UV | PM10-UV | PM11-UV |
VIS 360-650nm | PM6-VIS | PM7-VIS | PM8-VIS | PM9-VIS | PM10-VIS | PM11-VIS |
NIR 0.6-1.1um | PM6-NIR | PM7-NIR | PM8-NIR | PM9-NIR | PM10-NIR | PM11-NIR |
SWIR 1.0-3.0um | PM6-SWIR | PM7-SWIR | PM8-SWIR | PM9-SWIR | PM10-SWIR | PM11-SWIR |
MWIR 3.1-7.4um | PM6-MWIR | PM7-MWIR | PM8-MWIR | PM9-MWIR | PM10-MWIR | PM11-MWIR |
LWIR 7.5-12um | PM6-LWIR | PM7-LWIR | PM8-LWIR | PM9-LWIR | PM10-LWIR | PM11-LWIR |
注：如需详细规格参数资料，或有其他要求，请联系我们。
通用产品系列中已经衍生出许多预定义的型号，以满足在量子科学实验中的各种应用需求，如中性原子(ATC)、离子(ITC)、分子(MTC)的激光捕获和冷却，以及光学时钟、光谱增宽(SB)和激光频率稳定(LFS)。
PM6-UVSeries PM:
特性:
RF properties | Value | Unit |
Resonance frequency: f01) | 1.64 | MHZ |
Bandwidth: Δν | 11 | kHz |
Quality factor: Q | 154 |
Required RF power for 1rad @272nm | 12.0 | dBm |
Max. RF power: RFmax3) | 0.5 | W |
1)在30°C 2) 50Ω终端 3)射频损伤< 1w
Optical properties | Value | Unit |
EO crystal | DKDP |
Aperture | 3x3 | mm2 |
Wavefront distortion(633nm) | λ/8 | nm |
Recommended optical intensity(350nm) | <1 | W/mm2 |
AR coating(R<0.5%) | 200-400 | nm |
主要应用:
•激光稳频(PDH, FM / MTS)、激光冷却/再生、量子态操作、光谱展宽等。
2，自由空间共振增强振幅调制器
Qubig提供共振增强，非常有效的偏振移位器，可以转换成适当的偏振光学高频振幅/强度调制器。大的光谱带宽，非常低的插入损耗，高的光学损伤阈值和高达30dB的消光比，使其广泛的应用成为可能。
光谱范围从锁模、工业中的光斩波到锁相放大、单光子链的多路复用以及用于新型量子技术系统中状态操作的快速极化调制。与包括前沿功能的匹配驱动一起，为实验方案搭建提供了一个简单而快速的实现方法。
产品参数:
| AM6 0.1-1MHz Hz 106 | AM7 2-30MHz 107 | AM8 31-80MHz 108 |
UV200-400nm | PM6-UV | PM7-UV | PM8-UV |
VIS360-650nm | PM6-VIS | PM7-VIS | PM8-VIS |
NIR0.6-1.1um | PM6-NIR | PM7-NIR | PM8-NIR |
SWIR1.0-1.7um | PM6-SWIR | PM7-SWIR | PM8-SWIR |
注：如需详细规格参数资料，或有其他要求，请联系我们。
AM6-VISSeries AM:
特性:
谐振频率在0.1 - 1MHz之间
宽带透过率VIS 370-650nm >99% (typ.)
消光比高达2000:1
高效率/低射频驱动功率/高Q因子
标准大口径，便于对准
阻尼压电和声学共振
主要应用:
•锁模、锁定检测、光闸、偏振调制、量子计算/模拟等
General product overview产品一览
AM6 0.1 - 1 MHz
Hz 10 6 | AM7 2 - 30 MHz
10 7 | AM8 31 - 80 MHz
10 8 |
|
| | | UV 200 - 400 nm |
| | | VIS 360 - 650 nm |
| | | NIR 0.6 - 1.1μm |
| | | SWIR 1.0 - 1.7μm |
