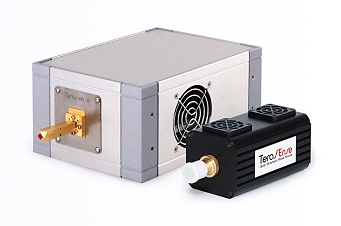

Terasense太赫茲源及相机
TeraSense主要产品：太赫兹相机，IMPATT太赫兹源，高功率太赫兹源，线阵列太赫兹源，线阵列太赫兹相机，超快太赫兹探测器。
TeraSense主要产品：太赫兹相机，IMPATT太赫兹源，高功率太赫兹源，线阵列太赫兹源，线阵列太赫兹相机，超快太赫兹探测器。
TeraSense Group Inc.是创新便携式太赫兹（terahertz）成像系统，太赫兹成像相机，太赫兹光源和太赫兹探测器的领先制造商。Terasense是一家致力于持续改进理念的研究型公司，采用原创的专利保护技术，为成像传感器阵列（相机）制造新型半导体探测器，有效覆盖亚太赫兹和太赫兹电磁波谱范围（50 GHz-700 GHz）。
TeraSense主要产品：太赫兹相机，IMPATT太赫兹发生器，高功率太赫兹发生器，线阵列太赫兹发生器，线阵列太赫兹相机，超快太赫兹探测器。产品联系：185 0219 3480.
TeraSense公司专注于研发生产太赫兹波段和亚太赫兹波段的成像设备，包括：太赫兹相机（Tera-256、Linear TERA-1024、Tera-1024、Tera-4096）、IMPATT太赫兹发生器、超快太赫兹探测器，应用：安检成像、光束质量分析仪、医疗诊断、缺陷鉴定、油品质量控制。在太赫兹成像领域，Terasense的解决方案在市场上是独一无二的，并在许多应用中提供广泛的机会，如隐藏物体识别，国土安全（安全检查），无损检测（NDT），隐藏缺陷检测/成像，质量控制和过程控制，医疗诊断。Terasense的太赫兹成像仪和太赫兹源具有EC合规证书，被认可为环保产品，可安全使用，不会对人体健康/安全造成损害。
美国Terasense拥有多项革命性的T射线半导体探测器专利技术，这项专利保护的新型太赫兹探测器可以在室温下工作，这些探测器可以组合成紧凑的矩阵（如照相机中的CCD）并且非常便宜。除探测器外，Terasense还拥有创建太赫兹源的技术，并拥有使用其单独的太赫兹光谱“指纹”进行物质检测的技术。
TeraSense太赫兹相机
|
Description / Specifications
|
Standard MODELS (Frequency range covered*: 50 GHz – 700 GHz)
|
||||
|
TERA-256
|
Linear TERA-1024
|
TERA-1024
|
TERA-4096
|
||
|
Number of pixels:
|
256 (16 x 16)
|
1024 (256 x 4)
|
1024 (32 x 32)
|
4096 (64 x 64)
|
|
|
Pixel size (pitch):
|
1.5 x 1.5 mm2
|
1.5 x 1.5 mm2
|
1.5 x 1.5 mm2
|
1.5 x 1.5 mm2
|
|
|
Responsivity:
|
50 kV/W
|
50 kV/W
|
50 kV/W
|
50 kV/W
|
|
|
Noise Equivalent Power:
|
1 nW/√Hz
|
1 nW/√Hz
|
1 nW/√Hz
|
1 nW/√Hz
|
|
|
Dimensions of device:
|
10 x 10 x 5.5 cm
|
44 x 4.3 x 8.9 cm
|
10 x 10 x 5.5 cm
|
20 x 20 x 10 cm
|
|
|
Power:
|
5V USB powered
|
5V USB powered
|
5V USB powered
|
5V USB powered
|
|
|
Warranty:
|
1.5 years
|
1.5 years
|
1.5 years
|
1.5 years
|
|
|
Software:
|
Terasense Viewer Software
|
||||
线阵列太赫兹相机（高速太赫兹相机）
高速线阵列太赫兹相机最高可以达到5000fps
| Model / part number: |
TeraFAST-256-HS
|
||
| Number of pixels (scalable): | 256 (256 x 1) | Image acquisition rate: | 5000 fps (5 KHz) |
| Pixel size (pitch): | 1.5 x 3 mm | Responsivity: | 8000 V/W |
| Sensor array imaging area: | 384 x 3 mm | Min detectable power/pixel: |
100 nW (at 5000 fps) 45 nW (at 1000 fps) 14 nW (at 100 fps) |
| Size of device: | 450 x 160 x 44 mm | ||
| Sync out: | TTL (+5 V) | ||
| Interface: | Mini-USB | Power supply: | 24 V/ 20 W |
| Warranty: | 1,5 years | Software included: | TeraFast Viewer |
IMPATT雪崩管太赫兹发生器
|
Model name / part number
|
||
|
Type-I
(IMPATT-100-LS-cH/ptfe) |
Type-II
(IMPATT-100-LS-fH/mirr) |
Type-III
(MPATTx4-100/330-LS-fH/mirr) |
|
Frequency: ~ 100 GHz Output power: ~ 80 mW Power per pixel: 20 uW Dynamic range: 24 dB THz optics:PTFE lens Conical horn antenna Linewidth: 1 MHz |
Frequency: ~ 100 GHz Output power: > 80 mW Power per pixel: 140 uW Dynamic range: 30 dB THz optics: Metallic reflection optics High gain flat horn Technology: super-hero IMPATT Linewidth: 1 MHz Incident signal improvement factor: x4 |
Frequency: ~ 100 GHz Output power: ~ 330 mW Power per pixel: 570 uW Dynamic range: 36 dB THz optics: Metallic reflection optics High gain flat horn Technology:super-hero IMPATT Linewidth: 1 MHz Incident signal improvement factor: x16 |
100GHz雪崩管太赫兹源
型号: IMPATT-100-H/F
带隔离器
Frequency: ~ 100 GHz
● Protective isolator
● TTL Modulation (1us rise/fall time)
● High power (≥ 80 mW output rfpower)
● Rigidly fixed conical horn antenna - or - ● WR-10 or WR-8 flange
140GHz太赫兹源
型号: IMPATT-140-H/F
带隔离器
Frequency: ~ 140 GHz
● Protective isolator
● TTL Modulation (1us rise/fall time)
● High power (~ 30 mW output rfpower)
● Rigidly fixed conical horn antenna - or - ● WR-6 flange
大功率太赫兹信号发生器
330mW 大功率太赫兹发生器
型号: MPATTx4-100/330-H/F
Technology: super-hero IMPATT
Frequency: ~ 100 GHz
Linewidth: 1 MHz
● Protective isolator
● TTL Modulation (1us rise/fall time)
● High power (~ 330 mW output rfpower)
● WR-8 flange or WR-10 - or - ● Conical horn antenna (波导口或者带圆锥喇叭天线)
高功率太赫兹信号发生器
覆盖80-360GHz，提供更高的功率输出
|
Generator type
|
Standard frequency
|
Custom frequency
|
Frequency tunability
|
Line width
|
Peak output power
|
|
TERASOURCE-3
|
100 GHz
|
80 – 120 GHz
|
10 GHz
|
< 1 MHz
|
0.5 - 1 W
|
|
TERASOURCE-2
|
140 GHz
|
120 – 160 GHz
|
15 GHz
|
< 1.5 MHz
|
0.5 – 0.75 W
|
|
TERASOURCE-1.5
|
200 GHz
|
160 – 240 GHz
|
20 GHz
|
< 2 MHz
|
0.2 – 0.5 W
|
|
TERASOURCE-1
|
300 GHz
|
240 – 360 GHz
|
30 GHz
|
< 3 MHz
|
0.05 – 0.1 W
|
基于肖特基二极管的超快太赫兹探测器
Ultrafast sub-THz Detector
Response time: 150 ps
Spectral Range*: 50 GHz- 0.7 THz
Responsivity: 1 V/W
Noise Equivalent Power: 500 pW/√Hz
Output connector: SMA
Size: 23 х 29 х 6.5 (mm)
Warranty: 1.5 years
