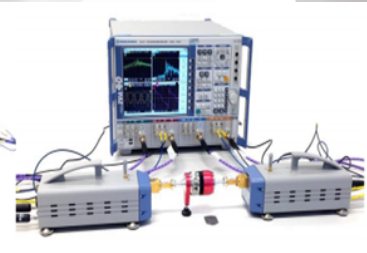

swissto12 MCK 毫米波太赫兹材料表征套件

swissto12 MCK 毫米波太赫兹材料表征套件

SWISSto12提供毫米波太赫兹的材料提供测量解决方案。 使用SWISSto12的材料表征套件(MCK)和相关的数据分析软件,可以快速方便地测量材料的介电性能(ε - permittivity)和损耗正切角(tan δ - loss tangent)。提供WebMCK分析软件可以快速校准及材料数据分析。

0.00
0.00


SWISSto12提供毫米波太赫兹的材料提供测量解决方案。 使用SWISSto12的材料表征套件(MCK)和相关的数据分析软件,可以快速方便地测量材料的介电性能(ε - permittivity)和损耗正切角(tan δ - loss tangent)。提供WebMCK分析软件可以快速校准及材料数据分析。

SWISSto12提供毫米波太赫兹的材料提供测量解决方案。 使用SWISSto12的材料表征套件(MCK)和相关的数据分析软件,可以快速方便地测量材料的介电性能(ε - permittivity)和损耗正切角(tan δ - loss tangent)。提供WebMCK分析软件可以快速校准及材料数据分析。

 材料特性测量套件Material Characterization Kit (MCK)

简述Introduction


SWISSto12提供毫米波太赫兹的材料提供测量解决方案。 使用SWISSto12的材料表征套件(MCK)和相关的数据分析软件,可以快速方便地测量材料的介电性能(ε - permittivity)和损耗正切角(tan δ - loss tangent)。提供WebMCK分析软件可以快速校准及材料数据分析。

MCK是根据波导分段的测量仪器,共同覆盖了从25 GHz到1100 GHz的可测量范围。 该仪器非常易于校准,使用和提取准确的材料性能数据,而几乎不需要样品制备。 与传统的自由空间测量设置相比,该解决方案在成本,性能和易用性方面极具竞争力。

了解伽太科技的更多信息,请访问:http://www.gamtic.com,sales@gamtic.com,185 0219 3480


MCK套件主要特点

ü  测试频段覆25-1100GHz;

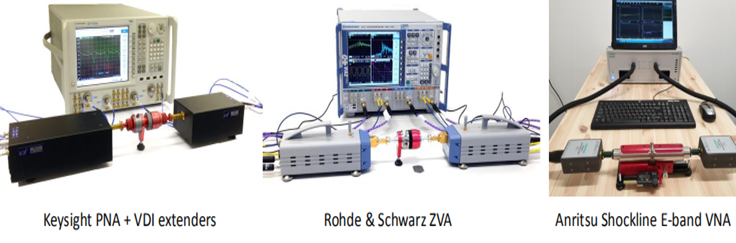

ü   可与R&S、Agilent、Anritsu、中电41所等市面主流仪器兼容;

ü  高集成紧凑设计COMPACT、准确/可靠性高Robust、快速测量FAST、简单易用EasyToUse;

ü  测量不同材料(固体、软材料/泡沫、粉末、液体、涂层及多层材料等);

产品组成

1647483838(1)



① MCK材料测量套件

② Protective caps保护盖

③ Calibration short校准短路器

④ Screws to connect cables连接螺钉

⑤ Peli protector case保护箱

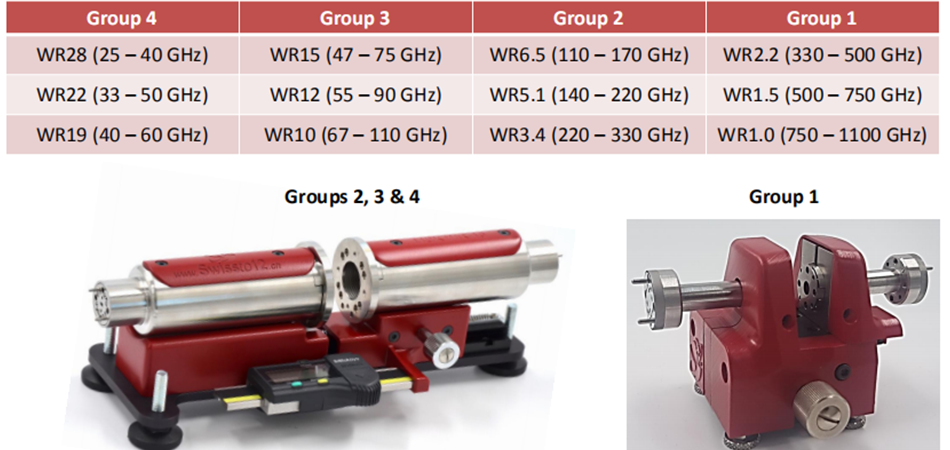

SWISSto12 MCK Model   List







测量样品要求

对于固体样品:

•厚度均匀(平板),表面粗糙度没有特殊情况

•覆盖天线孔径的横向尺寸(通常为40 x 40 mm)

•最大厚度约20毫米

•没有严格的最小厚度,对于低损耗材料,理想的厚度是几毫米

•可以通过旋转样品来测量各向异性材料

▪对于软样品和泡沫(升级套件):

•与固体样品相似,提供了特殊的样品架+升级的软件版本

▪对于液体样品和粉末(升级套件):

•容积受提供的特殊样品架限制+升级的软件版本

▪对于涂料和多层材料(升级套件):

•根据客户需求定制的特殊版本软件


WebMCK软件

SWISSto12开发了具有简单界面的软件,可在几分钟内轻松提取材料特性。

全自动的测量过程:

Ø  适用于所有主要操作系统

Ø  无需安装

Ø  与大多数VNA主机


简单的测试步骤

  • 安装校准短路器来校准S11参数

  • 直接连接两端口,校准S21参数

  • 夹紧样品测量S21和S11

  • 使用SWISSto12材料测量软件WebMCK对S参数数据进行分析处理

校准测量步骤



MCK响应校准和时间门控足以进行良好的测量-无需事先进行TRL / SOLT波导校准




应用案例一:

Measurement Examples (Const. eps)

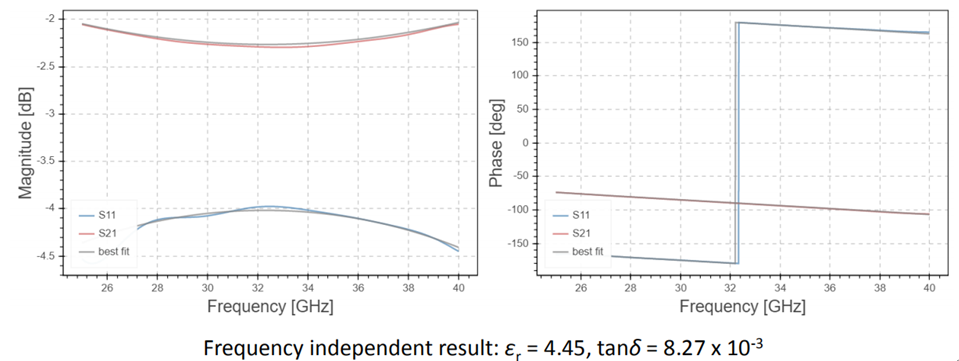

Boronsilicate Glass (d = 1.1 mm) @ WR28 (25 – 40 GHz)



应用案例二:

Measurement Examples (Const. eps)

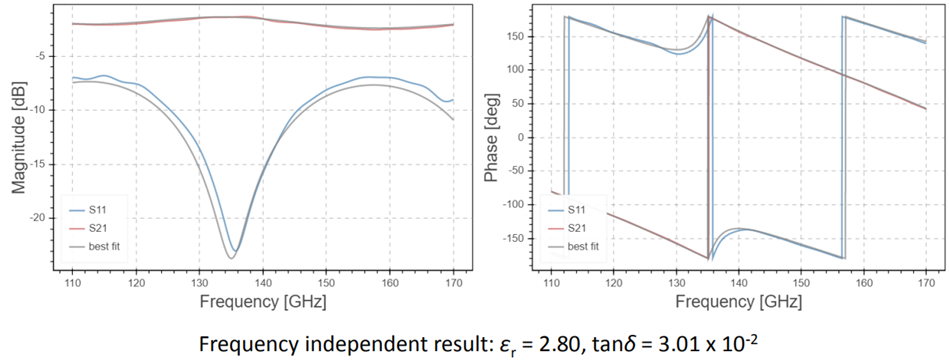

Polymer Material A (d = 2.0 mm) @ WR6.5 (110 – 170 GHz)



应用案例三:

Measurement Examples (Const. eps)

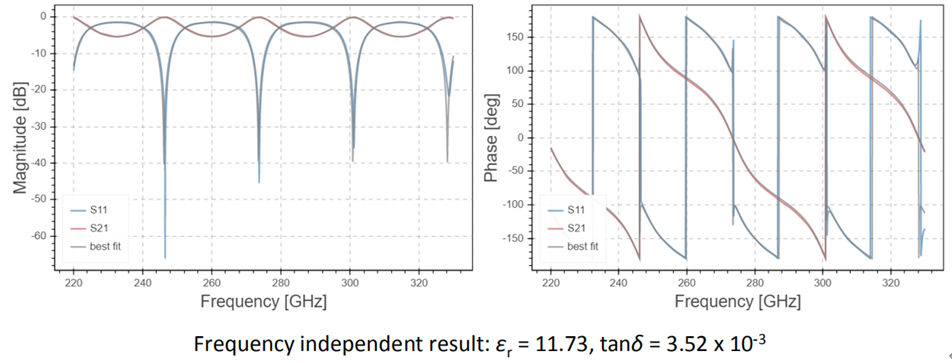

Prime FZ-Si Wafer (d = 1.6 mm) @ WR3.4 (220 – 330 GHz)



应用案例四:

Measurement Examples (Var. eps)

YZrO2 (d = 1.23 mm) @ WR1.5 (500 – 750 GHz)



应用案例五:

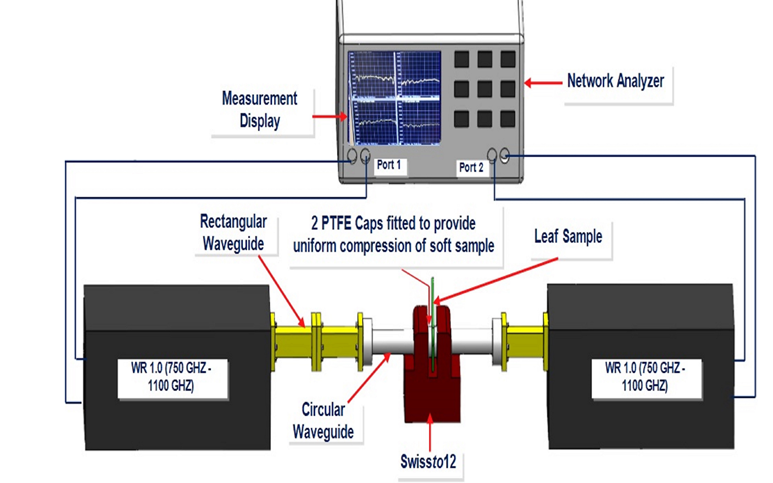

用于测量叶片样品的实验装置的示意图, 将叶片样品放在两个安装在波导上的PTFE帽之间

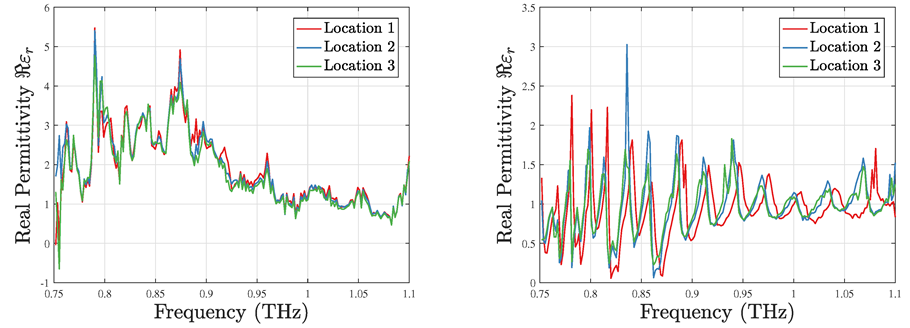

第1天和第4天在三个不同位置处的咖啡叶实部的电容率



SWISSto12 Material Characterization Kit (MCK)
